Excelでリセッションバーを作る

リセッションバーとは下の図のように、不況の時期を示すグレーの部分である。

公式の景気循環日付は以下のウェブページにある。

日本は

https://www.esri.cao.go.jp/jp/stat/di/hiduke.html

アメリカは

https://www.nber.org/research/data/us-business-cycle-expansions-and-contractions

まずExcelで対象とする系列のデータの横に不況の列をつける。不況の時には「１」をつける。

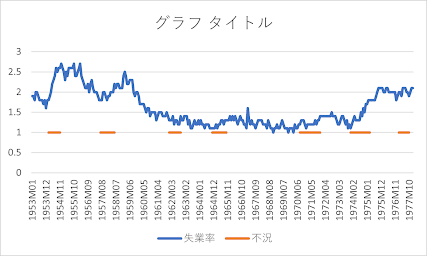

まとめて折れ線グラフを作る

どちらかのグラフにカーソルをあて、右クリックして「系列グラフの種類の変更」をクリック。以下の画面が開く

右下の「不況」の「第２軸」をクリック。さらに不況の「折れ線」を「棒グラフ」に変更する。この２つをしたら、右下の「OK」をクリックすると次の図になる。

　右の軸にカーソルをグラフにあてて右クリック して「軸の書式」設定を選ぶ。

「最大値」を１にする。下の方の「目盛」をクリックして「目盛の種類」を「なし」にする。「ラベル」をクリックして「ラベルの位置」を「なし」にする。

　そうすると、次のように右側がすっきりする。

不況の棒グラフのところにカーソルをあて、右クリックして「データ系列の種類の変更」を選ぶ。そうすると次の画面が開く。

「要素の重なり」を０％にする。次のようになる。

これで終わってもよいが、不況なので、グレーにしたい。

下の図の赤丸のところをクリックすると、「塗りつぶし」と「枠線」を選べる。

「塗りつぶし」をクリックし、「塗りつぶし（単色）」を選び、グレーを選ぶ。さらに「透明度」を薄くすると、水平の補助線が見えるようになる。「枠線」は「線なし」で。

つまり下の図のようにする。

これで完成。

　さらに横軸のラベルが無意味な間隔になっているので、調整してみる。今回は月次データなので目盛は１２カ月単位にしたい（つまり、１２か、２４か、３６か…のように）。

　横軸にカーソルをあて右クリック「軸の書式設定」をクリック。そうすると下の画面になる。

　下の「軸位置」を「目盛」にする。

「目盛」をクリックして「目盛の間隔」を１２の倍数で選ぶ。これはグラフの大きさによって決める。「目盛の種類」は好みの問題だが、「交差」がわかりやすい。

「ラベル」をクリックして「ラベルの間隔」を目盛の間隔と同じにする。

つまり次のようにする。

そうすると次のようになる。

横軸のラベルが見づらいので立てる。そのためには、軸の書式設定の画面のまま、右上の「文字のオプション」をクリックする（下の図の赤丸）。

続いて、その下の段の、右端をクリック（下の図の緑の丸）

最後に、「文字列の方向」で「右へ９０度」を選択する（下の図の青の丸）

そうすると、次の図になる。

ここからさらに、グラフタイトルを書いたり、不要な凡例を消したり、また縦軸のラベルを見やすくしたりするが、それらの説明は省略する。

　今回は不況の系列を第２軸にしたが、第２軸をつくらずに作成することもできる。

その場合は、不況を「１」ではなく、「対象となる系列よりも大きな数字にする。今回のケースは、不況の数字を１ではなく６以上にする。そして、対象の系列と不況の数字で折れ線グラフを作った後、左の縦軸の最大値を６にする。あとは不況の系列をグレーの棒グラフにするのは、先と同じなので説明は省略する。

こちらの方法は右の第２縦軸の調整が不要になるので、こちらの方が簡単かもしれない。また、対象となる系列が複数あって、しかもその中に第２軸を必要とする場合は、この方法でなければできない。例えば次のような場合である。

慣れると、データの種類に応じて、やり方を変えることもできるだろう。

以上。
